Промышленные рулонные ворота МВА AL-120 утеплённые

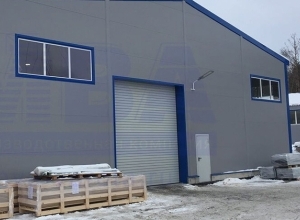

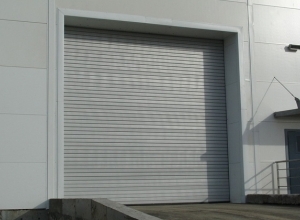

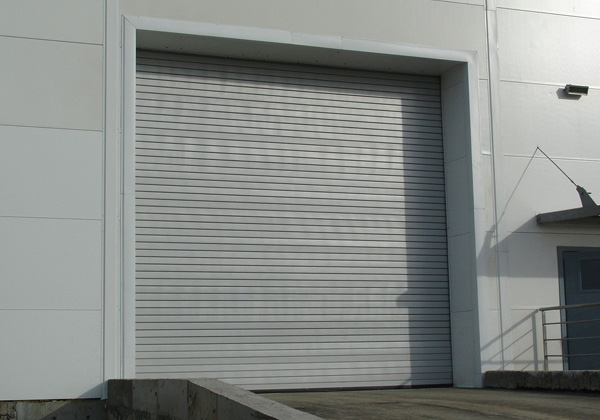

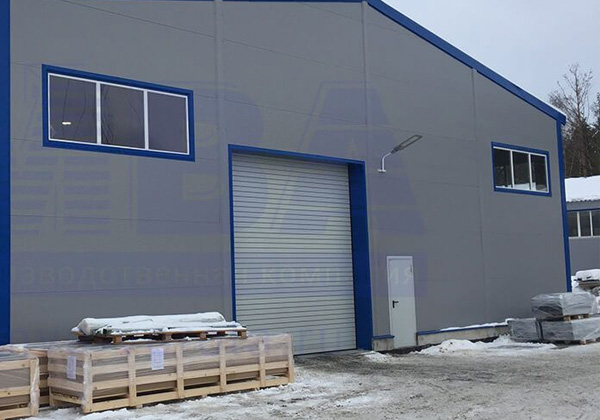

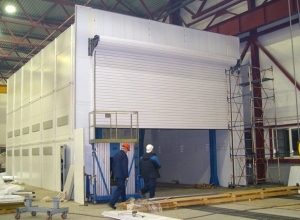

Утепленные рулонные ворота AL-120 (АЛ120) МВА устанавливают в производственных помещениях, авиационных ангарах, складах, сортировочных узлах и других помещениях промышленного назначения. Данный тип ворот решает проблему как с перекрытием стандартных проёмов, так и с установкой ворот на больших проёмах - шириной более 5 метров.

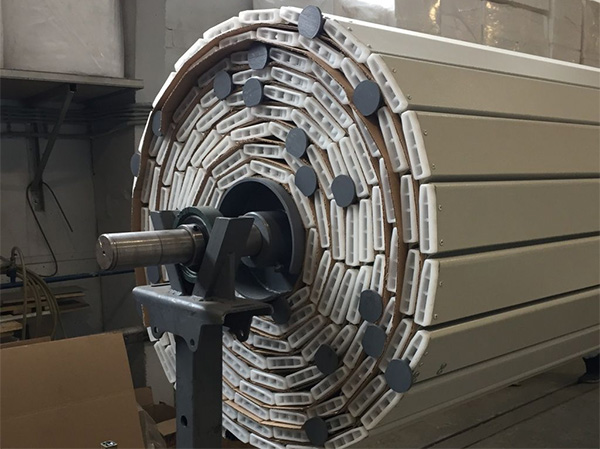

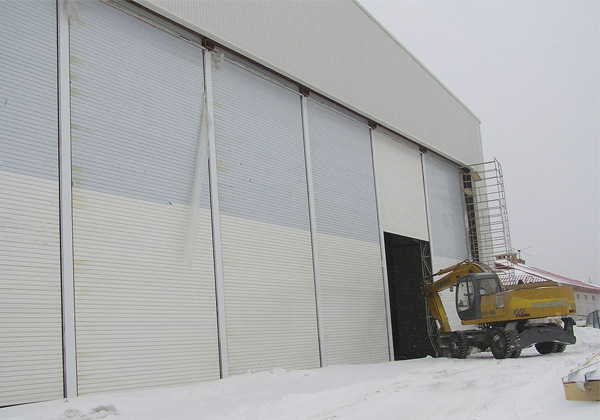

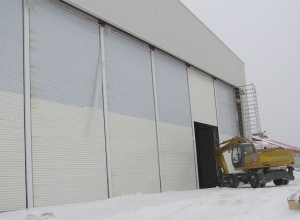

Полотно состоит из прочных алюминиевых ламелей толщиной 23 мм с заполнением из твердого пенополиуретана, обеспечивающего теплоизоляционные свойства воротной системы. Простота конструкции и отсутствие пружин делает ворота долговечными и ремонтопригодными. Рулон скручивается вертикально вверх и не требует дополнительного пространства для открытия и постоянной очистки от снега. Рулонные врата AL-120 с усилением экструдированным профилем предназначены для установки в районах с высокими ветровыми нагрузками. Специальное исполнение из профиля AL120 в несколько полотен с использованием откатных ферм позволяет защищать проемы для авиатехники и спецтехники шириной до 40 метров. Одним полотном можно изготовить промышленные утепленные ворота шириной до 12 метров.
| Материал | |
| Алюминий с двойной стенкой, с внутренним наполнением | стандартно |
| из жесткого ППУ, с порошковой покраской по RAL | |
| Максимальные размеры ворот | |
| Ширина максимальная, мм (одним полотном) | 11 500 |
| Ширина максимальная, мм | 40 000+ |
| Высота максимальная, мм | 15 000 |
| Размеры, масса профиля | |
| Толщина стенки, мм | 1-1,5 |
| Толщина ламели, мм | 23 |
| Высота ламели, мм | 120 |
| Кроющая поверхность, мм | 98 |
| Масса квадратного метра полотна, кг | 10,6 |
| Масса погонного метра профиля, кг | 1,06 |
| Консоли | |
| ОКД-6, ОКД-8, KC-104, КО-120 | стандартно |
| KO-120У | опционально |
| Боковые заглушки профиля | |
| Металлический фиксатор | стандартно |
| Электропривод | |
| Осевой двигатель | стандартно |
| Внутривальный двигатель | стандартно |
| Питающее напряжение: однофазный двигатель / трехфазный двигатель | 220 В / 380 В стандартно |
| Температурный режим работы электродвигателя и автоматики: | |
| • осевые со встроенным блоком управления | от –5 до +50 °С стандартно |
| • внутривальные | от –20 до +50 °С стандартно |
| • осевые специальные | от –35 до +50 °С опционально |
| Пылевлагозащищенность электродвигателя | IP 54 стандартно |
| IP 65 опционально | |
| Тип аварийного подъема электродвигателя: | |
| • рукоятка (вороток) | опционально |
| • цепной редуктор | стандартно |
Ветровая нагрузка на полотно
Ворота МВА с профилем AL-120 успешно устанавливаются в регионах с высокой ветровой нагрузкой, до 5-го ветрового района (Дальний Восток, Ставропольский край). Напор ветра позволяют выдержать дополнительные ветровые крюки, установленные в полотно и удерживающие ламели в направляющих.
Прочные и устойчивые к взлому ворота
Обычно промышленные рулонные ворота устанавливают на территории заводов и предприятий, которые находятся под охраной и вопрос взломостойкости ворот для них не актуален. Но иногда рулонные ворота устанавливают и на неохраняемые отдельно стоящие здания. Для таких помещений вопрос устойчивости к взлому актуален. Большие промышленные ворота имеют значительный вес и поднять их даже с помощью специального инструмента довольно проблематично.
Испытания по ГОСТ ГОСТ Р 52502-2012 п. 5.1.2.1, таб. 2. (Национальный стандарт Российской Федерации. Жалюзи-роллеты металлические) подразумевает испытания конструкции ворот:
- на выдавливание полотна под определенной нагрузкой из направляющей (давление в край полотна);
- выдавливание из двух направляющий (давление в центр полотна);
- выдавливание полотна вверх;
- сопротивление взлому с помощью различного инструмента.

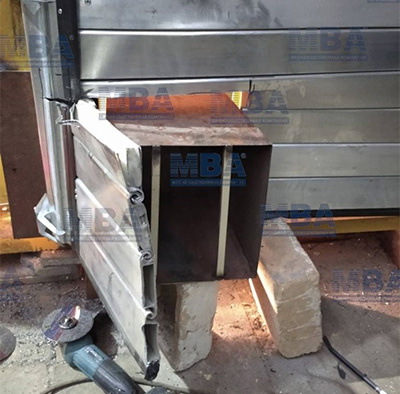

Для испытаний на класс устойчивости к взлому Р4-5 был выбран электроинструмент - УШМ с кругом 125 мм и небольшая "фомка". Так как алюминий вязкий и плохо режется кругом по металлу, а толщина двустенной ламели на замках составляет более 5 мм, то рулонные промышленные ворота МВА с ламелями AL-120 успешно прошли испытания на взломостойкость на класс Р4 и даже Р5. Процесс испытаний, снятый в лаборатории, можно увидеть ниже в разделе "Видео". Время сопротивления к взлому с помощью УШМ ворот МВА с ламелями AL-120 составило более 4 минут.

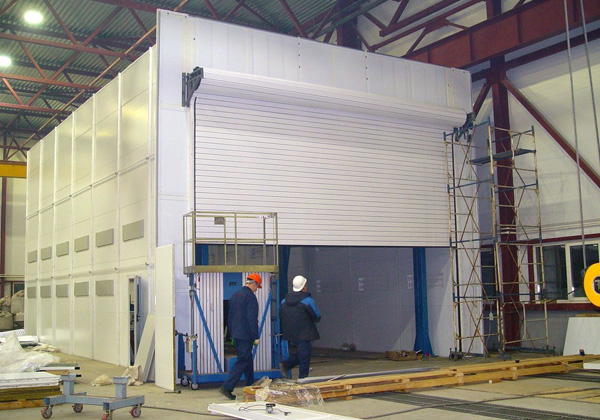

Усиленные промышленные ворота больших размеров

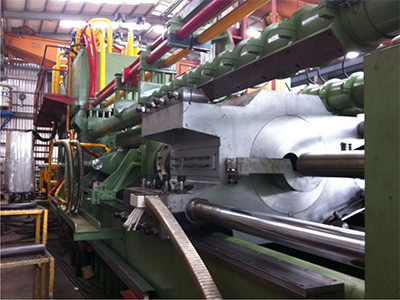

Для рулонных утепленных ворот большого размера и для района с высокой ветровой нагрузкой есть возможность изготовить ворота усиленной конструкции. Кроме ветровых крюков, описанных выше, используются ламели, изготовленные методом экструзии. В результате изготовления ламелей путём выдавливания (экструзии) алюминий уплотняется и становится более прочным. Толщина алюминия на замках, при таком способе производства, составляет 2-3 мм, конструкция получается более прочной ещё и за счёт бесшовного способа изготовления.
