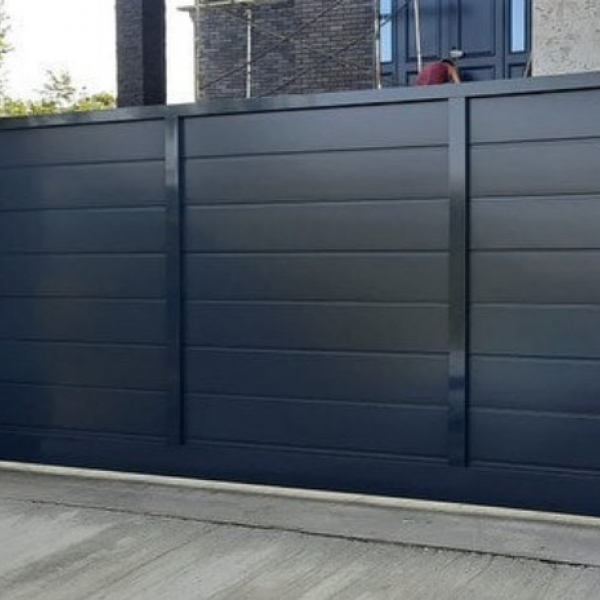

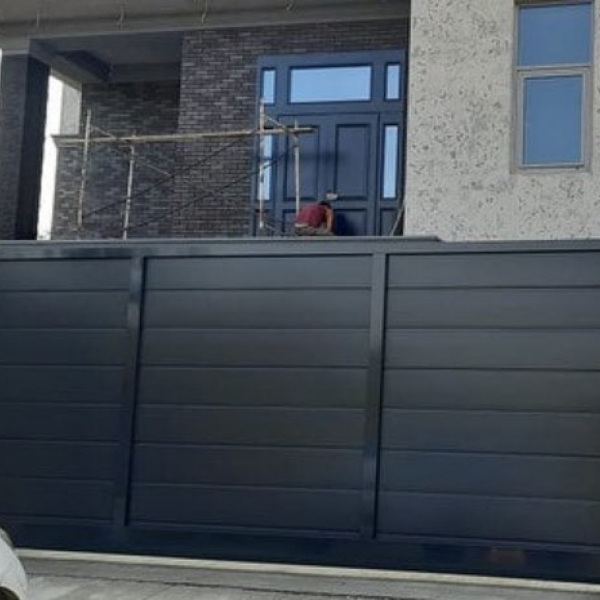

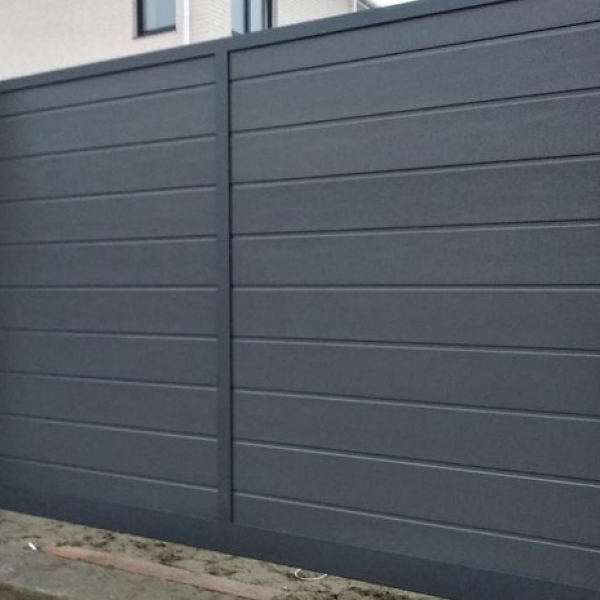

Откатные въездные ворота

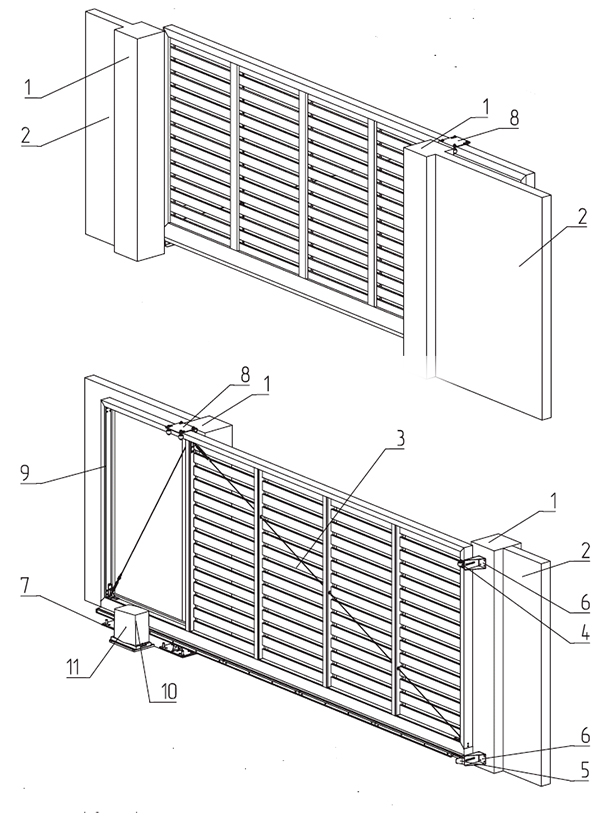

Схема конструкции откатных ворот

Откатные консольные ворота представляют собой самонесущую конструкцию, в которой алюминиевая рама с заполнением перемещается по роликовым опорам, установленными на фундаменте вне зоны проезда. Такой тип подвеса не ограничивает выезжающий транспорт по высоте.

1. Cтолб проема
2. Забор
3. Полотно
4. Улавливатель верхний
5. Улавливатель нижний
6. Кронштейн крепления
7. Опорная рама
8. Столб удерживающий с роликами
9. Столб дополнительный с роликами
10. Раскос
11. Двигатель
12. Засов

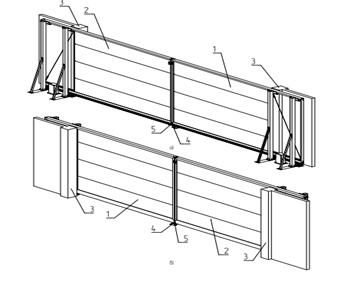

Если невозможно перекрыть проем  одной створкой, применяются встречные откатные ворота. Они представляют собой две створки с различным направлением открывания.

1. Опорная стойка
2. Вторая створка
3. Столб проема
4. Упор
5. Улавливатель нижний

Типы заполнений откатных ворот серии ADS400

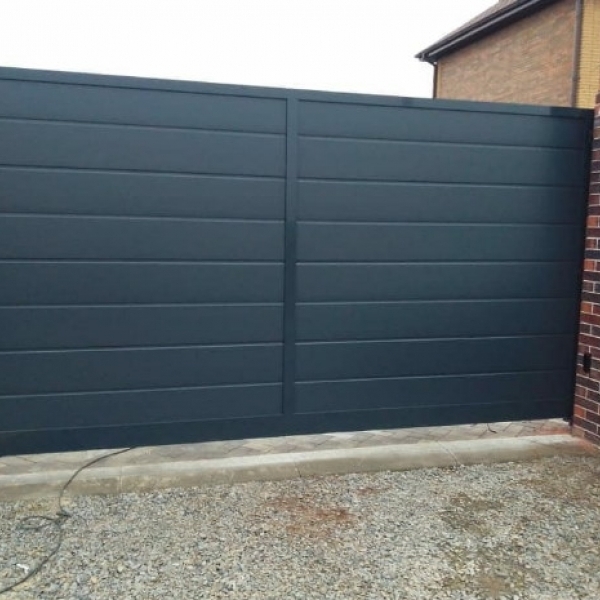

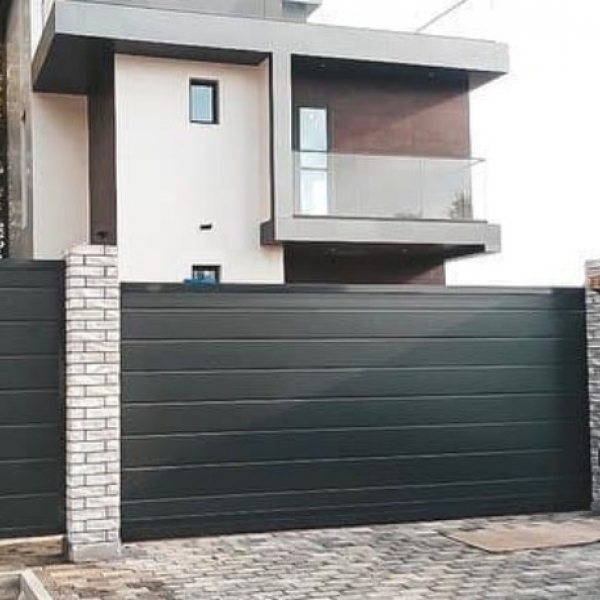

S-гофр

М-гофр

L-гофр

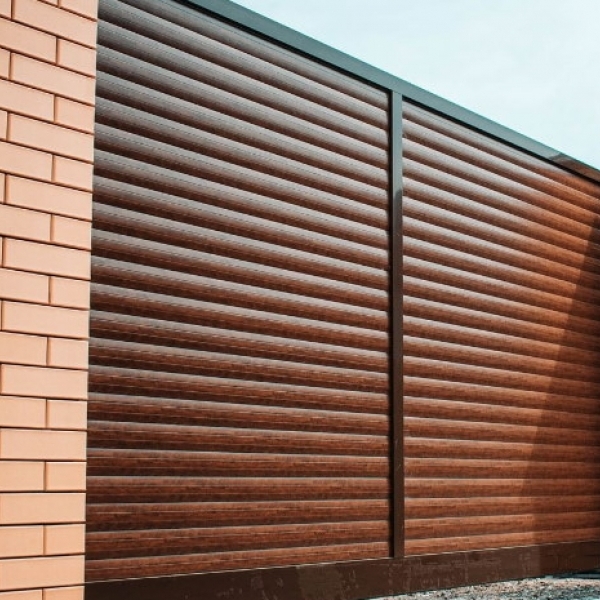

Микроволна

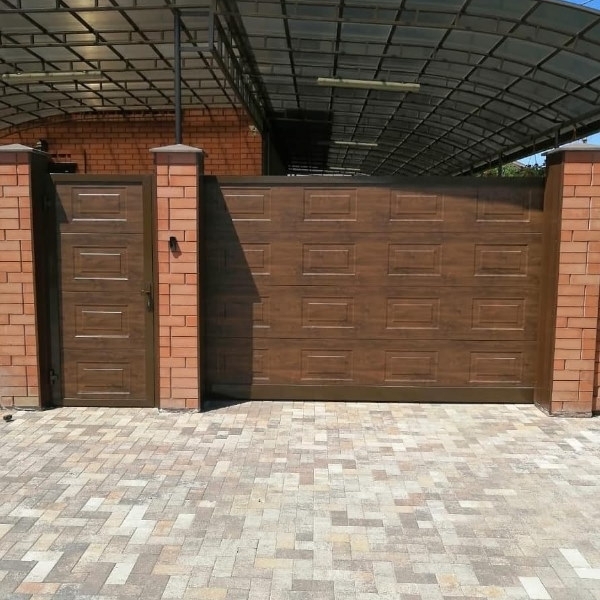

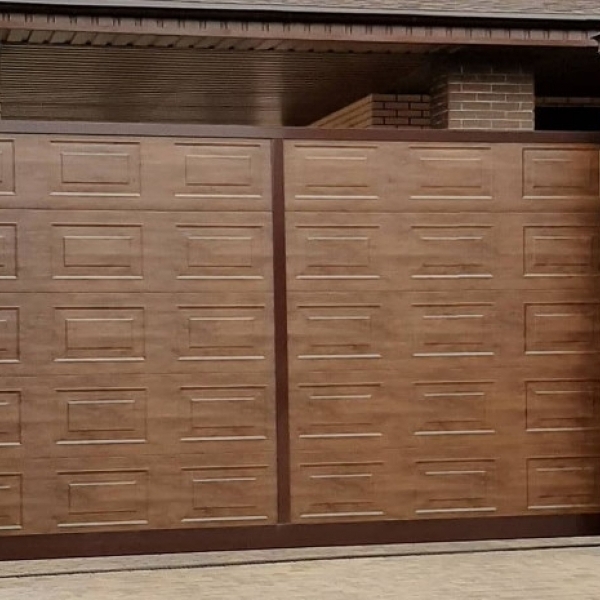

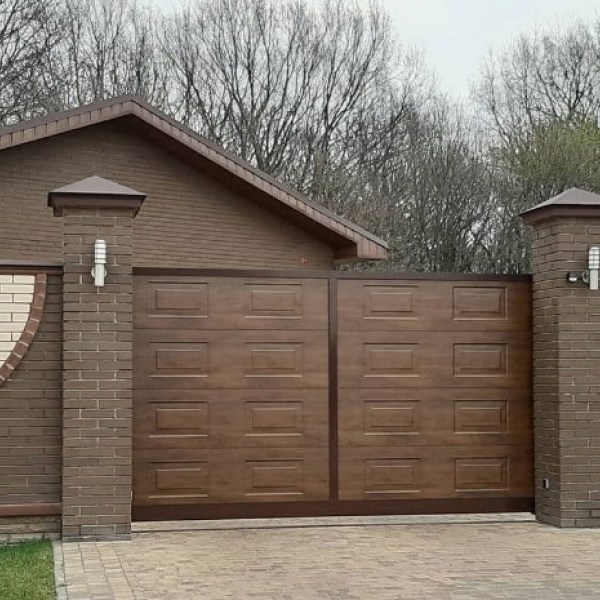

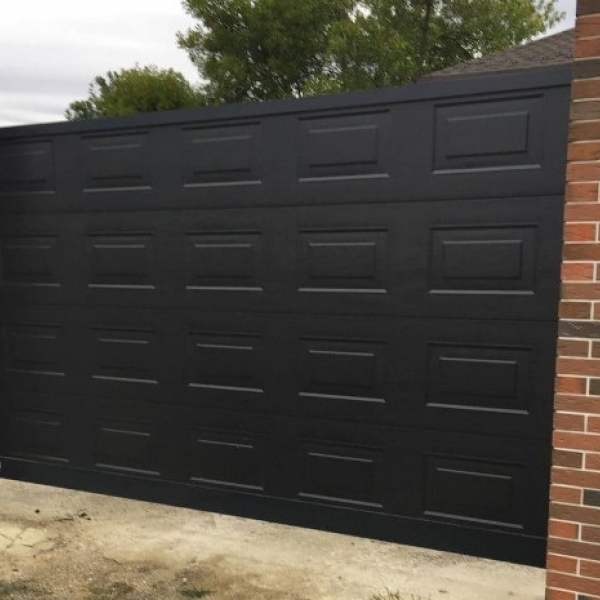

Филенка

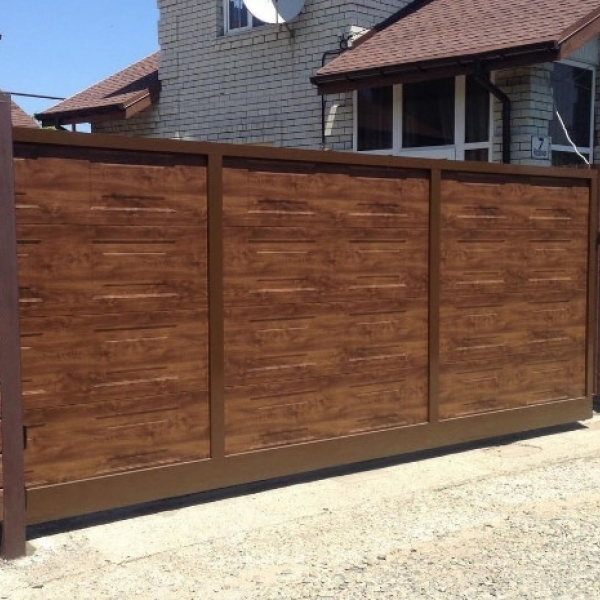

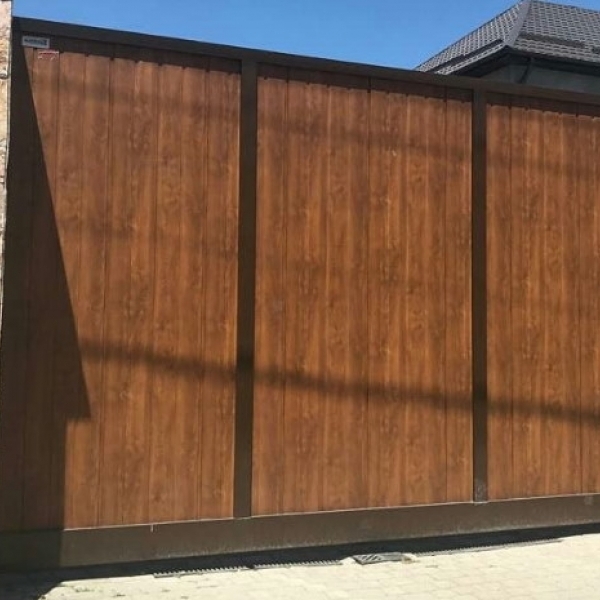

Ворота из сэндвич-панелей, имитирующих текстуру древесины (золотой дуб, темный дуб, вишня), обладают всеми преимуществами стальных ворот и придают коттеджу элементы престижа и индивидуальности.

Темный дуб

Золотой дуб

Вишня

Алюминиевые экструдированные профили различной ширины: 37, 82 и 87 мм

Сплошное заполнение алюминиевым профилем шириной 87 мм с перепадом по высоте позволяет создать индивидуальный стиль фасада.

Использование профилей различной ширины и цвета для изготовления ворот дают возможность воплотить в готовой конструкции различные цветовые решения. Чтобы создать разнообразные по виду и цвету конструкции ворот, можно варьировать ширину, цвет и шаг профилей. Для этого используется разряженное заполнение алюминиевым профилем 37 и/или 82 мм.

Варианты заполнений откатных ворот

Здесь представлены только 6 вариантов заполнения, а их более 20.

Конкурентные преимущества откатных ворот Prestige

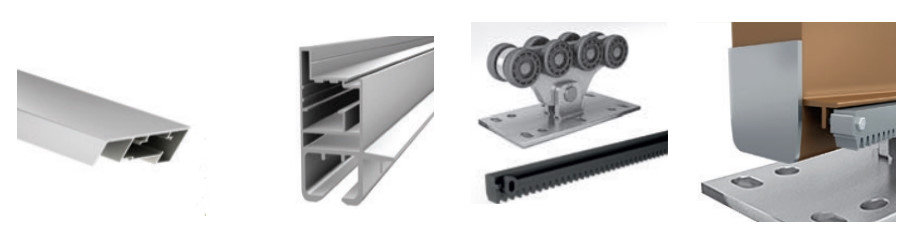

Верхний профиль рамы откатных ворот
Конструкция верхнего профиля рамы обеспечивает защиту верхних роликов от попадания влаги, что обеспечивает их более длительный ресурс эксплуатации.

Простая сборка ворот на объекте заказчика
Совмещенная конструкция профиля шины и рамы сокращает время на сборку рамы откатных ворот. При сборке рамы применяются только сверлильные и отрезные операции, исключена необходимость фрезерования профиля импоста. Количество профилей и трудоемких сборочных операций минимально.

Роликовая опора для откатных ворот
Применение роликовых опор с роликами из стеклонаполненного полиамида, нейлоновой рейки обеспечивает бесшумность, плавность хода и долговечность эксплуатации откатных ворот.

Простая сборка ворот на объекте заказчика
Совмещенная конструкция профиля шины и рамы сокращает время на сборку рамы откатных ворот. При сборке рамы применяются только сверлильные и отрезные операции, исключена необходимость фрезерования профиля импоста. Количество профилей и трудоемких сборочных операций минимально.

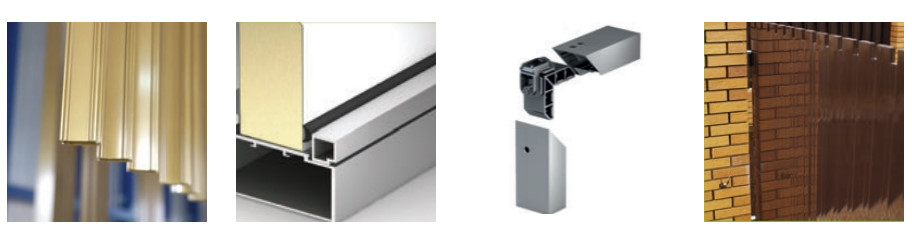

Высокая надежность и устойчивость к коррозии
Все основные элементы конструкции изготовлены из алюминиевого профиля с полимерным покрытием, что исключает коррозию и значительно увеличивает срок эксплуатации изделий. Минимальный рабочий ресурс ворот составляет 25 000 циклов открывания/закрывания, что соответствует примерно 15 годам эксплуатации.

Ремонтопригодность
При замене поврежденного заполнения необходимо только демонтировать профиль штапика и заменить поврежденный элемент

Высокая жесткость и прочность
Конструкция алюминиевого профиля рамы и профиля шины предусматривает установку алюминиевых угловых соединителей и кнопочных стягивающих уголков ведущей европейской компании Montichelli (Италия), что обеспечивает высокую жесткость и прочность угловых соединений рамы ворот или калитки.

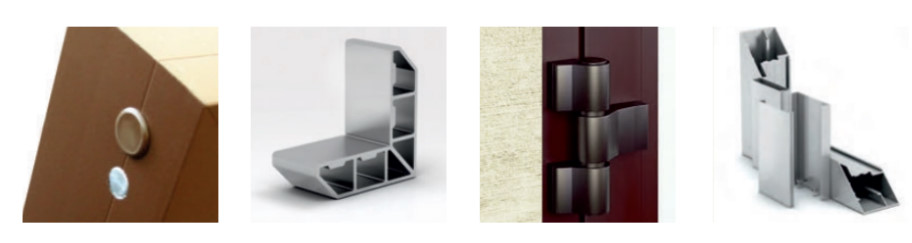

Эстетичность. Скрытый крепеж
Отсутствие видимых элементов крепежа обеспечивает эстетичный внешний вид изготавливаемых конструкций. Скрытый крепеж гарантирует более высокую степень защиты от несанкционированного доступа.

Пластиковые крышки и заглушки
Все торцы алюминиевых профилей (шины, рамы, заполнения) скрываются путем установки пластиковых крышек, что исключает коррозию и придает законченный эстетичный вид готовым изделиям

Соединитель угловой
Все соединительные элементы: угловые соединители, элементы для крепления импоста и другие изготавливаются на производственных площадках «АЛЮТЕХ» и поставляются в готовом виде.

Трехсекционная петля
Створки распашных ворот и калитка фиксируются с помощью надежных, высококачественных трехсекционных накладных петель компании Fapim (Италия), которая позволяет осуществлять регулировку створки в трех направлениях.

Простой монтаж заполнения
Заполнение устанавливается в паз профиля рамы или на раму, фиксируется самонарезающими винтами с последующей установкой профиля штапика. Это позволяет обеспечить замену любого вида заполнения и исключить трудоемкий процесс разборки рамы и демонтаж ворот.

Цветовая гамма алюминиевых профилей

Алюминиевые профили имеют глянцевую структуру поверхности и представлены в различных цветах: от классических белого и коричневого до оригинальных - красный рубин, зеленый мох, серебристый металлик, шоколадный.
