Панорамные ворота Hormann APU F42 Thermo
Варианты цветов
- Ворота на заказ: исполнение от 2 до 8 недель
- Производитель: Hormann (Германия)
- Гарантия на привод ворот: 2 года
- Гарантия на фурнитуру: 2 года
- Гарантия на полотно ворот:: 2 года
- Доставка: бесплатно
- Установка: специалисты, прошедшие сертификацию HORMANN
- Гарантия на монтаж: 12 месяцев
В наличии
0 руб.
Размер:
Условия оплаты
- Оплата:: наличными, безналичными, банковскими картами (VISA, MasterCard)
Кол-во:
-1 шт+
Компания "Мир ворот" предлагает панорамные ворот Hormann серии APU F42 Thermo. Для заказа ворот, консультации по техническим вопросам, подготовке проема и заключению договора, посетите наш офис в Ростове-на-Дону.
Описание панорамных ворот серии APU:
По механическим аспектам соответствуют новым европейским нормам DIN EN 12604.
По безопасности использования ворот с электроприводом соответствуют DIN EN 12453
Панель секции цоколя ворот изготовлена из горяче-оцинкованной стали с двойными стенками со вспененным полиуретаном, не содержащим фреонов согласно DIN 4102 и DIN 18164, снаружи и изнутри с оттиском „Stucco” или "Micrograin", высота стандартно 750 мм, строительная глубина 42/67 мм, равномерное распределение гофр с шагом 125 мм.
Полотно ворот: Из алюминиевых трубчатых профилей с терморазделением с остеклением из двойного прозрачного пластикового стекла 26 мм.
Напольное уплотнение из трехкамерного EPDM-профиля с двойной уплотнительной кромкой, боковое уплотнение, уплотнение перемычки, промежуточное уплотнение секций.
Защита от защемления пальцев снаружи и изнутри ворот (Европейский патент).
Защита наружной поверхности Стандартное исполнение: Алюминиевые рамы - анодированный алюминий, по желанию заказчика, окрашивается в любой из предпочтительных цветов Hörmann. Полотно цоколя ворот с полиэстеровым грунтовочным покрытием изнутри светло-серого цвета по образцу RAL 9002; снаружи: 14 цветов на выбор. Остальные стальные части изготовлены из горяче-оцинкованной стали. Торсионные пружины с покрытием.
Виды направляющих: 34 типа направляющих, что подходит для любых технических и дизайнерских решений.
Уравновешивание ворот с помощью торсионных пружин, запатентованные концерном Hörmann механизмы защиты от обрыва троса и устройство защиты от поломки пружин.
Ручное управление воротами с помощью ручной тяги с тросом либо с помощью ручной тяги с круглой стальной цепью, при необходимости используется ручной цепной привод с редуктором.

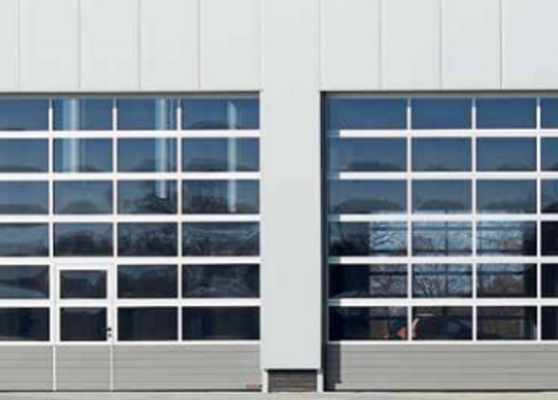

Панорамные ворота Hormann серии APU - комбинация из стали, алюминия и стекла с большой площадью
Нижняя секция ворот с двойными стенками из стали, и рама из анодированного алюминия с остеклением составляют жесткую конструкцию полотна ворот.
Ворота APU имеют много вариантов исполнения и отвечают техническим требованиям, предъявляемым к секционным воротам.
Секция цоколя в 750 миллиметров с текстурами Micrograin или Stucco. При значительных повреждениях возможна простая и недорогая заменена.
Ворота серии APU F42 рекомендуется использовать в неотапливаемых или слабо отапливаемых/охлаждаемых помещений, где важно освещение рабочей зоны.
При повышенных требованиях к теплоизоляции рекомендуются ворота APU F42 Thermo и APU 67 Thermo с профилями остекления с термическим разделением.
Ворота APU F42 Thermo имеют следующие три преимущества:
•эффективная теплоизоляция,
•хорошее естественное освещение
•высокая устойчивость.
Данные ворота применяются в цехах, в которых необходима комфортная внутренняя температура, высокая устойчивость ворот, например, в авторемонтных мастерских.
Эффективная теплоизоляция ворот APU Thermo достигается благодаря алюминиевым профилям с термическим разделением.
Наружная и внутренняя части профиля разделены и одновременно соединены при помощи армированных стекловолокном полиамидных перемычек.
Двойное остекление DURATEC толщиной 26 мм дополнительно увеличивает изоляцию и освещенность.
Двустенные стальные секции цоколя, заполненные твердой полиуретановой пеной, не содержащей фреонов, помимо прочности способствуют высокой изоляции.

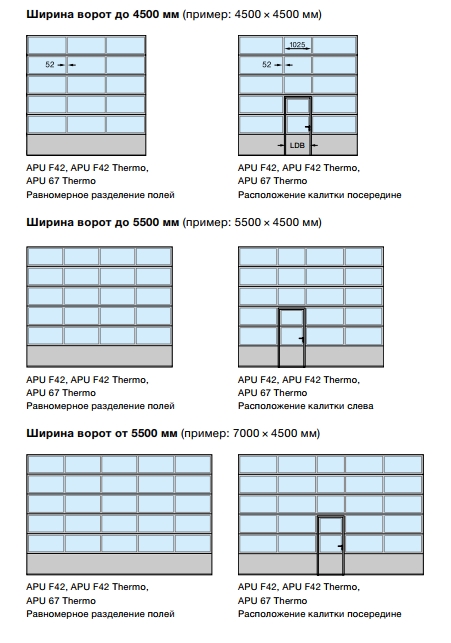

Виды планировок секционных ворот
Какую модель промышленных секционных ворот выбрать?
Если на первом месте для вас теплоизоляция, то лучше выбрать ворота APU F 42 Thermo. Отличие их от предыдущего варианта в том, что профили остекления выполнены с термическим разделением.
Характеристики APU F 42 Thermo
Тип ворот | APU F 42 thermo без калитки | APU F 42 thermo с калиткой |
Max ширина | 7000 мм | 7000 мм |
Max высота | 7500 мм | 7500 мм |
Воздухонепроницаемость по EN 12426 | Класс 2 | Класс 1 |
Теплоизоляция по EN 13241-1 с двойным остеклением | U=2,9 Вт/(м² * К) | U=3,1 Вт/(м² * К) |
Теплоизоляция по EN 13241-1 с тройным остеклением | U=2,4 Вт/(м² * К) | U=2,6 Вт/(м² * К) |
Звукоизоляция по EN 717-1 | R=23 дБ | R=22 дБ |
Стойкость к ветровой нагрузке по EN 12424 | Класс 3 | Класс 3 |
Особенности секционных ворот APU F42 Thermo
Цоколь из стальных двустенных секций со вспененным полиуретаном (изготовлены из горячеоцинкованной стали), стандартная высота 750 мм, строительная глубина 42 мм и 67 мм.
S-гофр: снаружи и изнутри с оттиском Stucco, равномерное распределение гофров с шагом 125 мм. L-гофр: снаружи – Micrograin, изнутри – с оттиском Stucco
Толщина каждой секции APU F42 thermo — 42 мм.
Прочность конструкции придает внутренняя прослойка — вспененный полиуретан, благодаря ей ворота могут выдержать любой неосторожный удар.
Для ремонта возможна поставка перекладин шириной 91 мм.
Остекление – Абсолютная прозрачность на долгое время!
Стойкое к царапинам остекление из пластмассы DURATEC надолго сохраняет прозрачность. Специальное покрытие поверхности, аналогичное по качеству покрытию автомобильных фар. Остекление DURATEC поставляется серийно, без наценки. Остеклением такого типа оснащаются все секционные ворота с остеклением - и только у Hormann.
|
|
Эффективная теплоизоляция
Промышленные секционные ворота Hormann с термическим разделением толщиной 67 мм обеспечивают теплоизоляцию и экономят электроэнергию. Тройное или четырехслойное остекление с термическим разделением снижает риск образования конденсата. Теплоизоляцию, улучшенную на 21 %, получите за счет опционного уплотнителя рамы направляющей ThermoFrame, который термически отделяет направляющие и кирпичную кладку друг от друга. Благодаря двойным уплотнениям дополнительно обеспечивается улучшенная изоляция ворот.
|
|
Долговечная конструкция ворот
Промышленные секционные ворота Hormann рассчитаны на продолжительный срок службы: начиная с установленных на шарикоподшипниках ходовых роликов, взломостойких соединений между секциями и заканчивая оснащением пружинного вала. Ворота открываются и закрываются свыше 25000 раз, со специальным оснащением - до 200000 раз. Такая прочная конструкция снижает затраты и делает промышленные секционные ворота Hormann рентабельными и экологичными.
Благодаря 30-ти видам направляющих промышленные секционные ворота установить в цеху или в ангаре в зависимости от требований и архитектурных предпочтений.
|
|
Оптимизированные решения в области логистики
Приводы и промышленные секционные ворота Hörmann согласованы с перегрузочной техникой Hörmann. Это решение из области логистики, отвечающее требованиям по энергоэффективности и функциональности. Промышленные ворота Parcel, Parcel Walk специально разработаны для почты и служб доставки посылок. Благодаря этим воротам на одной перегрузочной станции загружают и разгружают разные транспортные средства: грузовые и легковые автомобили.
|
|
Надежная и комфортная эксплуатация
Калитка - Проход без препятствий
Калитки без порога исключают для сотрудников риск споткнуться и получить травму при проходе. Плоский порог из нержавеющей стали с закругленными краями обеспечит беспрепятственный проезд тележки.
Калитка без порога подкупает многочисленными преимуществами:
• Для прохода персонала не открывают ворота.
• Не споткнетесь и свободно выкатите, например, тележку.
• Поставляется серийно с шириной прохода в свету 905, 940 мм.
• Используется как двери для эвакуационных путей. Секционные ворота Hörmann с калиткой без порога отвечают требованиям к проходу без преград в соответствии со стандартом DIN EN 18040-1 и сертифицированы институтом IFT Rosenheim.
• Свободный выбор положения: слева, справа или посередине.
|
|
Гармоничный дизайн индивидуального оформления
Промышленные секционные ворота Hörmann, ворота с калитками, боковые двери и фальшпанели разработаны таким образом, что встраивая, их в фасад здания создается гармоничный вид элементов. Перекладины алюминиевых рам расположены в одну линию, что придает зданию гармоничный вид.
С промышленными секционными воротами Hörmann оформите фасад по собственному желанию: заподлицо с фасадом здания и отделкой деревом, металлом, керамикой, пластмассой и другими материалами. Остекление Vitraplan сочетает зеркальное отражение и прозрачность. С остеклением Glazing свободно просматриваются торговые залы и выставочные помещения.
|
|
Защита от взлома
Серийное противовзломное устройство от подваживания представляет собой механическую защиту. Срабатывает и при отключении электроэнергии. Дополнительная безопасность обеспечивается за счет опционной задвижки, поворотного замка и напольной блокировки.
Защита калитки с помощью опционального многоточечного запирающего устройства по всей высоте двери.
Боковые двери поставляются с оснащением для защиты от взлома класса RC 2.
Защита от взлома промышленных секционных ворот высотой > 5 м происходит за счет большого собственного веса. Самотормозящий привод ITO 400 или блокировка ворот в шине привода SupraMatic HT защищает от подваживания секционные ворота.
Высокий уровень безопасности ворот на ночь обеспечивается дополнительной системой блокировки под заказ.
На воротах с приводом дополнительно можно установить механическую задвижку. Задвижка предотвращает пуск привода при закрытых воротах.
|
|
Элементы оснащения для удобства эксплуатации
Hörmann предлагает большой выбор элементов оснащения и управления. С их помощью легко приспособите любые ворота под Ваши требования:
Тяга, ручная тяга с тросом или цепью, наружная ручка, чтобы обеспечить надежное запирание на ночь и возможность открыть ворота снаружи.
Для автоматических ворот Hörmann предлагает электроприводы с оснащением от взлома, вспомогательными средствами управления и датчиками сигналов.
Эффективный контроль предохранительного контура повышает уровень безопасности, оптимизирует рабочие процессы и снижает затраты на техобслуживание.
Опережающий световой барьер поставляется без надбавки к цене. Реагирует на движение и препятствия, останавливает ворота и вновь поднимает их.
В качестве опции ворота поставляются со световой решеткой HLG, которая обеспечивает самую высокую степень защиты и особый комфорт.
|
Вы можете приобрести промышленные секционные ворота Hörmann с грунтовочным покрытием одного из 10 предпочтительных цветов и цветов по карте RAL и NCS, а также разных цветов «металлик»и по Британскому стандарту (British Standard)*.
10 предпочтительных цветов
Ручка для ворот- надежное запирание в стандартной комплектации
Управление блокировкой снаружи
При помощи комплекта ручек можно эргономично управлять блокировкой ворот снаружи.
Изнутри управление запорным устройством с помощью крестообразной ручки и предохранительного штифта.
Профильный цилиндр встраивается в центральную систему запирания.
Гарнитур ручек в углублении
Посредством замыкающего цилиндра возможно управлять воротами и автоматической повторной блокировкой. Внутренние детали защищены облицовкой.
|
||
Опережающий световой барьер VL 1и VL 2
Промышленные секционные ворота Hörmann с приводом WA 400 или ITO 400 серийно оснащены предохранителем замыкающего контура с самоконтролем с оптосенсорами.
Для бесконтактного контроля замыкающего контура выберите опережающий световой барьер VL 1 без надбавки к цене.
Что гарантирует Вам:
• высокую степень безопасности;
• быстрое движение ворот;
• низкие затраты на техобслуживание.
При помощи опережающего светового барьера VL 1 и VL 2 удастся поднять уровень безопасности промышленных секционных ворот.
|
||
Световая решетка-для максимальной безопасности
Световые решетки распознают людей и предметы без соприкосновения с ними, исключаются повреждения и травмы.
Предохранитель замыкающего контура с оптосенсорами или дополнительными световыми барьерами необязателен.
• Max безопасность
Люди и препятствия распознаются благодаря лучам, направленным под углом.
• Повышенная безопасность людей
Сенсоры на высоте до 500 мм (над OFF) расположены плотно друг к другу.
• Меньше потерь энергии
Ворота закрываются со скоростью до 45 см/с (с приводом WA 400 FU и блоком управления 460 FU, в зависимости от направляющей и размера)
• Возможно дооснащение
Ворота с предохранителем замыкающего контура c оптосенсорами легко дооснащаются световой решеткой HLG и HLG-V
• Затраты на техобслуживание
Проверка закрывающих усилий по ASR A1.7 необязательна
|
||
Внутренняя безопасная разблокировка
Вы можете разблокировать привод, стоя на полу (европейский патент)
Наружная безопасная разблокировка ASE
Для разблокировки ворот снаружи (необходимо для помещений без второго входа).
Закрываемый корпус, отлитый под давлением, с профильным полуцилиндром.
Размеры: 83 × 133 × 50 мм (Ш × В × Г)
|
||
Остекление промышленных секционных ворот
Сэндвичное остекление
Тип D Рама остекления из пластмассы, черного цвета. Опция: с цветным покрытием, снаружи.
Размер остекления в свету: 602 × 132 мм Высота секций ворот: 500, 625, 750 мм.
Тип А Рама остекления из пластмассы или выполненная литьем под давлением, черного цвета.
Опция: рама, выполненная литьем под давлением, с цветным покрытием, снаружи.
Размер остекления в свету: 635 × 245 мм Высота секций ворот: 500, 625, 750 мм.
Тип E Рама остекления из пластмассы, черного цвета. Размер остекления в свету: 725 × 370 мм. Высота секций ворот: 625, 750 мм.
Сэндвичное остекление возможно от 500 мм над OFF.
|
||
Алюминиевая рама остекления
Стандартный профиль / профиль с термическим разделением
Рама остекления: без / с термическим разделением серийно: анодирование в натуральный цвет E6 / C0. Опция: с цветным покрытием.
Размер остекления в свету: согласно варианту исполнения.
Профиль перекладины: 52 мм, опция: 91 мм (только для глубины 42 мм)
|
Максимальные размеры ворот: ширина 6000 мм, высота ворот 4500 мм.
Максимальная нагрузка: 150 циклов открывания/закрывания в день или 10 циклов
открывания/закрывания в час.
Плавный пуск и остановка
Благодаря щадящему режиму эксплуатации увеличивается срок службы ворот.
Меньше вложений
Цена на 30 % ниже, чем на привод трёхфазного тока. Суточный расход электроэнергии ниже почти на 75 %.
Быстрый монтаж
Многие компоненты заранее смонтированы. Ворота быстро вводятся в эксплуата
|
|
Серийная комплектация:
|
Опции (за доп. плату):
|
Бесшумные мощные и надежные приводы для интенсивного использования ворот. Гарантируют быстрое движение ворот и могут быть исполнены с преобразователем частоты FU.
Привод для крепления на фланце WA 400
Быстро и просто монтируется на вале. Требуется значительно меньше места сбоку, чем при
монтажных решениях других фирм.
Привод с цепной передачей WA 400
Рекомендуется при небольшом боковом пространстве (до 200 мм) для всех типов ворот высотой
до 7500 мм.
Привод для монтажа посередине WA 400 M
Устанавливается на пружинном вале, поэтому дополнительного бокового крепления не требуется.
Серийно поставляется с безопасной разблокировкой и подходит почти для любых направляющих.
|
|
Серийная комплектация:
|
Опции (за доп. плату):
|
Привод ITO 400 (цепной с шиной) | Привод SupraMatic HT |
|
|
Калитка без порога в промышленных секционных воротах
Встроенная в полотно ворот калитка используется если у Вас нет дополнительного входа или на случай аварийного входа в гараж, для удобства, если нужно войти, не открывая ворот.
Только Hormann предлагает калитку без порога в качественном исполнении.
Калитки без порога исключают для сотрудников риск споткнуться и получить травму при проходе через калитку. Плоский порог из нержавеющей стали с высотой посередине 10 мм и по краям – 5 мм. с закругленными краями обеспечит беспрепятственный проезд тележки.
Калитка без порога подкупает многочисленными преимуществами:
- Не нужно открывать ворота для прохода персонала.
- Опережающий световой барьер VL 2 с двумя сенсорами на воротах с приводом обеспечивает реверсирование без касания препятствия.
- Контакт калитки гарантирует открывание ворот только при закрытой калитки.
Серийно калитка поставляется с шириной прохода в свету 905 / 940 мм. Ширина остекления в свету над калиткой серийно составляет 1025 мм. Остальные поля ворот имеют одинаковую ширину.
При опасных условиях калитка без порога отвечает требованиям, предъявляемым к эвакуационным дверям и пригодна для беспрепятственных проходов.
Калитка серийно поставляется с замком, элегантной внутренней ручкой и доводчиком с шиной скольжения.
Свободный выбор положения калитки
Калитку располагают слева, справа или посередине ворот (кроме крайних полей).
Плоская рама калитки
Рама по периметру состоит из плоского алюминиевого профиля. Таким образом калитка гармонично встроена в ворота.
Скрытые петли
Для достижения гармоничного внешнего вида ворот калитка поставляется в серийном исполнении со скрытыми петлями.
Защита от защемления пальцев
Серийно внутри и снаружи на раме калитки (кроме калитки со строительной глубиной 67 мм).
Оптимальное уплотнение
Регулируемый профиль порога с эластичным уплотнением сглаживает неровности пола.
Регулируемое двойное уплотнение между нижней кромкой ворот и полом, а также между створкой калитки и порогом оптимально уплотняют основание полотна ворот и проём калитки.
Боковые гаражные двери в едином стиле с воротами
Боковая дверь (рядом стоящая калитка) выгодное решение для разделения потока персонала и транспорта.
В целях безопасности боковые двери выполняют роль эвакуационных выходов.
Двери открываются наружу,имеют упор справа или слева.
Возможна поставка боковых дверей с 3-точечной блокировкой (защелка, ригель, двойной запорный ригель и розетка с защелкой от взлома).
Установка боковой гаражной двери имеет ряд преимуществ:
• Боковой дверью удобно пользоваться, чем воротами, когда необходимо попасть в гаража без цели выезда автомобиля.
• Если ворота блокированы другим припаркованным автомобилем или выпавшим снегом. При этом остаётся возможность попасть в гараж через боковую дверь.
• Боковые гаражные двери выполнены в едином стиле с воротами, поэтому проще соблюсти дизайнерское соответствие элементов друг другу.
• Боковые гаражные двери важны с точки зрения сохранения тепла в зимнее время года.
Важно обращать внимание на качество изготовления конструкционных элементов дверей. При изготовлении этих элементов используются только качественные материалы (металл, пластики, ударопрочное стекло), а также надёжная фурнитура и элементы крепежа.
Боковая дверь NT 60
Алюминиевая рамная конструкция 60 мм
• Поставляется серийно с уплотнением по контуру из стойкого к старению и атмосферным воздействиям этиленпропиленового каучука.
• Крепление филенки при помощи штапиков для остекления.
Боковая дверь с термическим разделением NT 80 Thermo
• Алюминиевая рамная конструкция 80 мм с термическим разделением.
• Поставляется серийно с уплотнением по контуру из стойкого к старению и атмосферным воздействиям этиленпропиленового каучука.
• Варианты филенки с термическим разделением, как у ворот со строительной глубиной 42 мм и 67 мм.
• Крепление филенки при помощи штапиков для остекления.
|
|
Фурнитура
• Врезной замок с профильным цилиндром.
• Гарнитур изогнутых нажимных ручек с овальными розетками из пластмассы черного цвета.
• По желанию — гарнитур разных ручек.
• По дополнительному заказу возможна исполнение из алюминия натурального цвета, а также полированной или шлифованной нержавеющей стали.
Опциональное оснащение
• Испытанное оснащение для защиты взлома класса RC 2 по DIN EN 1627
• Ручка-штанга 38-2 из нержавеющей стали, снаружи, дополнительно с гарнитуром нажимных ручек из нержавеющей стали, изнутри.
• Верхний доводчик с фиксатором.
• Ручка-штанга для эвакуационной двери, изнутри (необходим замок «антипаника»).
|
|
|
Дверь многоцелевого назначения MZ Thermo65.
• Дверное полотно с термическим разделением толщиной 65 мм, с заполнением из твердого полиуретана.
• Алюминиевая блочная коробка с термическим разделением и порог с термическим разделением .
• Теплоизоляция, коэффициент U = 0,82 Вт/(м²·К).
• Опция: с защитой взлома RC 2 в исполнении KSI Thermo46 с дверным полотном толщиной 46 мм.
|
Дополнительные аксессуары
Ширина ворот - до 6 м
Высота ворот - до 4.5 м
Вес полотна ворот - до 260 кг
Высота ворот - до 4.5 м
Вес полотна ворот - до 260 кг
67 443 руб.
Высота ворот до 7,5 м
94 817 руб.
Наши принципы
01
Идем навстречу клиентам
предоставляем выгодные условия
|
02
Юридическая чистота сделок
|
03
Постоянное совершенствование
технологий монтажных работ
|
04
Работа на долгосрочной основе
и результативности сотрудничества
|
05
Более 1000 клиентов довольны работой с нами
|
06
В нашей команде работают
только сертифицированные специалисты
|
Разработка сайта - web-2a.ru
© Мир Ворот, 2006 - 2024 г.
